无遮挡边摸边吃奶边做视频免费-av狠狠色超碰丁香婷婷综合久久-亚洲精品久久久无码av片软件-久久亚洲a片com人成-欧美成人国产精品高潮

NIST SRM 1412a  多組分玻璃(標準品)主要用于驗證玻璃元素含量的化學和儀器分析方法。它可用于驗證實驗室內部參考材料的價值分配。一個 SRM 1412a 單元由兩個圓盤組成，每個圓盤直徑約 40 毫米，厚約 3 毫米，重約 9.5 克。

認證質量分數值：

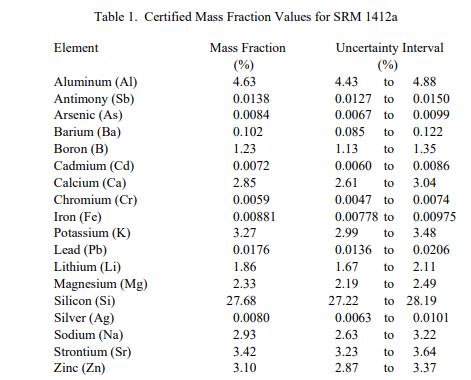

NIST SRM 1412a  多組分玻璃(標準品)成分的認證值在表 1 中報告為玻璃基質中元素的質量分數 [1]。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被考慮在內 [2]。認證值是對真實值的當前最佳估計。認證值在計量上可追溯至 SI 派生的質量分數單位（以百分比表示）。擴展的不確定性區間以大約 95 % 的覆蓋率表示。

處理、儲存和使用說明

NIST SRM 1412a  多組分玻璃(標準品) 玻璃盤可以按原樣進行分析。如有必要，可以通過用乙醇沖洗磁盤來清潔磁盤。

由于研磨介質可能會污染玻璃表面，因此應小心使用研磨以刷新磁盤表面。對于測量固體樣品的 X 射線熒光法和小樣本測試方法，建議測量面積 > 50 mm2。對于元素鋇、鐵和鋅，玻璃中存在微尺度異質性，因此較小區域的測量可能會出現偏差。對于需要粉末的方法，建議至少取四分之一圓盤進行研磨。推薦的粉末最小樣品量為 0.25 g。分析人員應該意識到，研磨方法很可能會污染玻璃粉末。在粉末樣品的溶解過程中，可能會觀察到未溶解的顆粒，因為碎玻璃材料是使用氧化鋁研磨介質研磨成粉末的。并非所有溶解方法都能溶解氧化鋁。在分析過程中觀察到的未溶解物質的量足夠低，以至于在使用火焰原子吸收光譜法測定總鋁的結果中沒有檢測到偏差。要在比較和計算中使用本證書中給出的不確定區間，用戶必須知道大多數區間關于規定值不是對稱的。間隔的使用取決于上下文，以下是兩種常見用法的說明。
