无遮挡边摸边吃奶边做视频免费-av狠狠色超碰丁香婷婷综合久久-亚洲精品久久久无码av片软件-久久亚洲a片com人成-欧美成人国产精品高潮

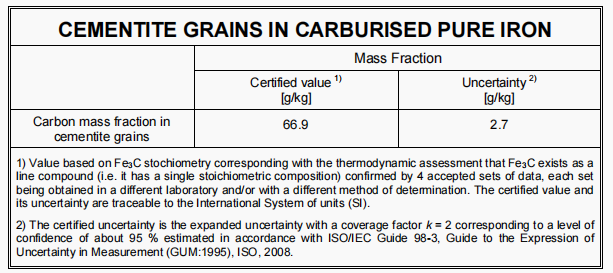

IRMM-471 滲碳純鐵中的碳化物晶粒標準品材料的描述CRM由一個直徑為5毫米、取自一根4-5毫米長的桿的橫截面組成。棒的微觀結構由鐵氧體、珠光體和塊狀膠質顆粒組成。在這個棒的周圍有一些明顯的脫碳，因此，橫斷面包含大量的約150微米大小的碳化物。然而，碳化物的組成是相同的，無論位置如何。碳質量分數等于（66.9±2.7）g/kg（膨脹不確定度k=2）。為了可視化Fe3C階段，有幾種技術可用。

經過拋光后，Fe?C顆粒在光學上可見為橙色/黃色區域（圖1）。此外，它們可以很容易地在電子探針微分析儀(EPMA)中被發現，使用來自二次電子或背散射電子的信號。

使用和預期說明

IRMM-471 滲碳純鐵中的碳化物晶粒的主要目的是為了校準和評估方法性能，即為了檢查分析結果/校準的準確性。作為任何參考材料，它也可以用于控制圖表或驗證研究。至少需要重新準備客戶關系管理系統。建議在每次CRM檢查前都要遵循以下程序。

1. 用0.05μm的γ-氧化鋁在硬布上拋光最多30秒，用去離子水潤滑

2. 用丙酮

3. 在超聲波浴液中清洗5分鐘。用乙醇

4. 重復清洗。可選的最終超聲波清洗使用蒸餾水

5. 小心干燥，避免干燥污漬。

6. 退磁作用

如果CRM的準備表面被劃傷，應使用金剛石浸漬的硬布墊和油基潤滑劑重新準備，然后使用上述方法完成。通過低放大率的光學檢查來檢查單個碳化物的圓度。CRM應在檢查前至少16小時（過夜）放置在儀器中。在檢查前一天將樣品插入EPMA是有益的，因為碳氫化合物從樣品表面解吸。建議對CRM中骨.水泥顆粒的中心區域進行分析。背景值應通過預先檢查來確定。關于IRMM-471生產的技術報告的第9.3節和附件G提供了更詳細的使用說明。

儲存

IRMM-471 滲碳純鐵中的碳化物晶粒標準品材料應儲存在18°C±5°C中。一旦樣品箱被打開，應注意避免樣品暴露在濕度中。只能在試驗期間拆除樣本。然而，歐盟委員會不能對在客戶的場所儲存材料期間發生的變化負責，特別是對打開的樣品。
