无遮挡边摸边吃奶边做视频免费-av狠狠色超碰丁香婷婷综合久久-亚洲精品久久久无码av片软件-久久亚洲a片com人成-欧美成人国产精品高潮

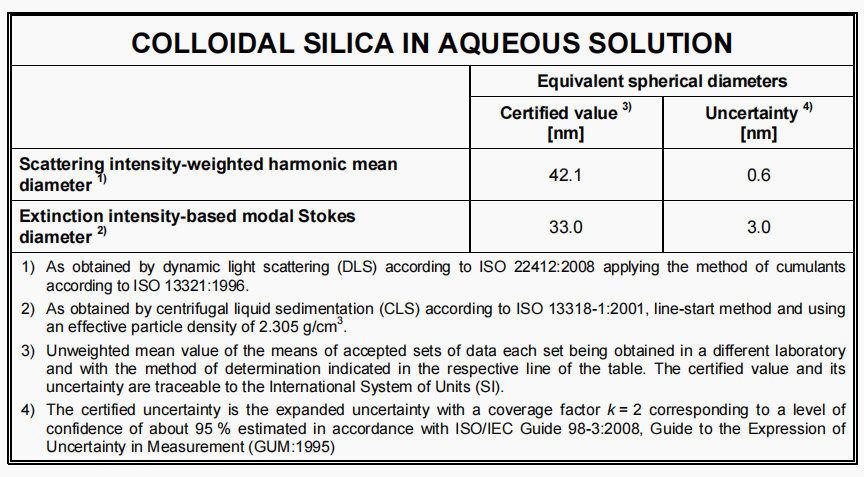

ERM-FD304 膠體二氧化硅（標稱 40nm)標準品由懸浮在水基溶液中的膠體二氧化硅納米顆粒組成。它有10 mL預評分的琥珀色玻璃安瓿，其中包含約9 mL的懸浮液。除了用氫氧化鈉來確定pH值外，懸浮液中還存在少量(<0.1g/kg)的Cl-和硫酸鹽2-。

預期用途

ERM-FD304 膠體二氧化硅（標稱 40nm)是檢查懸浮在液體介質中的納米顆粒(顆粒尺寸從1 nm到100 nm)的粒徑分布的儀器和/或方法的性能。如果測量結果與認證值的組合不確定度覆蓋了認證值與測量結果之間的差值，則將分析結果與認證值進行比較的A結果是無偏的。

這些材料可用于質量控制圖表。不同的crm單元將給出相同的結果，因為在認證值的不確定性中包含了異質性。

作為校準劑不建議使用這些基質材料作為校準劑，除非該方法需要用基質材料進行校準。如果使用，在最終估計測量不確定度時應考慮認證值的不確定度。在打開安瓿之前，應輕輕倒置幾次，以確保懸浮液的均勻性和任何沉淀顆粒的再懸浮性。如果在安瓿的上部（乳頭）仍有一些懸浮液，可以通過在傾斜安瓿時用食指輕輕拍打乳頭來去除。安瓿是預先評分的，可以通過施加中等程度的壓力來打開用拇指折斷乳頭。安瓿的含量應在打開當天使用（zeta電位和pH測量值除外；見下文），不得稀釋（電鏡研究除外；見下文）。

DLS法：建議使用石英試管進行測量。在應用DLS方法（累積量）之前，可能需要手動調整單元格中間的測量位置。

CLS方法：以2.305 g/cm3的密度來評價結果。這些數字應用于實驗室的計算和儀器程序的設置。

電磁法（TEM/SEM）：應將樣品滴放在支架/網格上；干燥后至少應測量500個顆粒。必要時，樣品可以用蒸餾水稀釋。Zeta電位和pH應在打開后立即測量(在空氣中存儲會影響pH，因此也會影響Zeta電位)。

儲存

ERM-FD304 膠體二氧化硅（標稱 40nm)標準品材料應儲存在18?5°C。不應允許凍結，因為這將不可逆地損害材料的完整性。然而，歐洲委員會不能對在客戶的場所儲存材料期間發生的變化負責，特別是對打開的樣品。
